HSG工程液壓缸技術介紹

發布時間：2016-01-19 08:58:07 瀏覽次數：10630

　　HSG系列工程液壓缸為雙作用單活塞桿液壓缸，兩個腔都有油，兩個方向的動作都要靠油壓來實現，單邊有活塞桿。

　　一、使用壓力

　　E-壓力等級，E：16Mpa，G=21Mpa

工作壓力與缸徑對照表（16Mpa下）

　　二、產品用途

　　多數用于工程機械、重型機械、起重機械及礦山機械等液壓系統中的液壓缸面。另外當油缸受力比較大（比如20噸），行程比較長（比如2米），拉桿式油缸因為螺絲桿受力局限不適合使用，可選用工程油缸來代替。

　　三、技術參數

　　工作壓力16-21Mpa，缸徑40~250mm，桿徑20~125mm，

　　最大行程<2000mm，環境溫度-20℃~+80℃

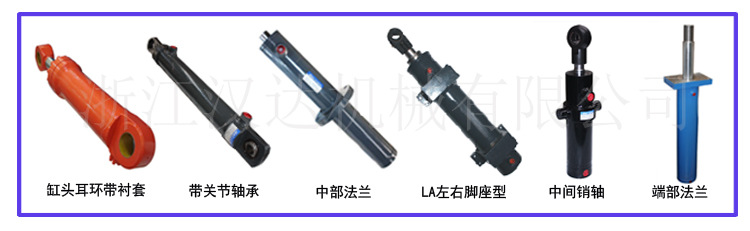

　　四、可選擇的安裝方式

　　五、如何訂貨？

　　如果液壓系統壓力在16-21MPA以下，則可以使用HSG油缸，

　　1）根據油缸需要的受力以及系統壓力16-21MPA可選定缸徑尺寸；

　　2）確定油缸行程；

　　3）選定安裝方式，根據（四）選擇安裝方式；

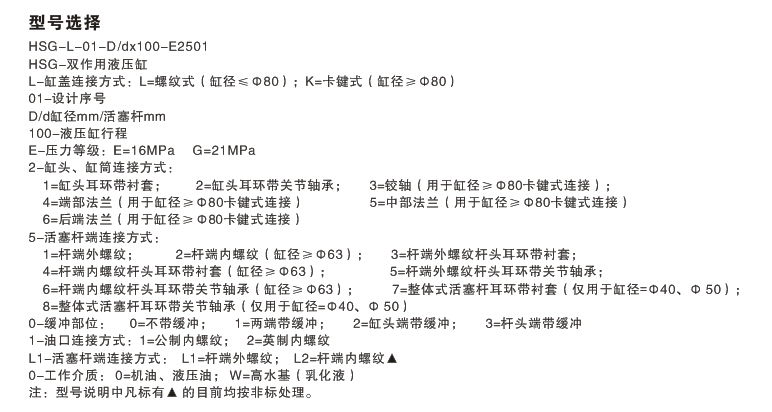

　　4）按照以上三條，可按照以下HSG油缸型號說明，明確您需要的型號

　　5）查看對應型號的外形尺寸圖（鏈接），是否滿足您的要求。特別是安裝尺寸的部分。

　　希望系統學習油缸如何選型？點擊如下鏈接
