電液換向閥，是由電磁換向閥和液動換向閥進行優化配置合成。當電磁線圈通電時，先導閥切換先導油流方向，用來推動液控?fù)Q向閥的閥芯，從而改變液壓系統油路的油流方向。

采用大推力濕式電磁鐵，優化流道設計，大幅度的降低了壓力損失，產品具有高壓、大流量、能耗低、抗污染能力強、重量輕等特點。

通過拆裝螺塞，可方便的實現不同先導方式和泄油方式的組合、變換。

特點：

1、安裝面符合ISO4401、CET0P、DIN24340、NFPA規格，互通性強。

2、以電磁換向閥控制此閥閥芯方向，除具備電磁換向閥特性及功能外，達到高壓、大流量控制的目的。

3、透過裝拆油塞，易于實現不同控制方式和泄漏方式組合。

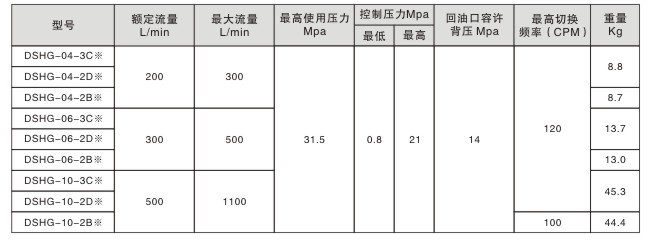

工作參數：

備注： 1、內泄油必須保持比油管壓力高0.45Mpa以上，為防止油管背壓過高，請選用外泄型(D)以確保電液閥動作準確。

2、最大流量隨閥的型式不同而異，中位時P孔與T孔相通的3C6、3C5流量較小。

3、外控型所使用的先導壓力，需超過0.45Mpa以上。

4、3C3、3C5、3C6、3C60的閥芯請選用外控P型。

5、本系列電液換向閥，必須與電磁閥配合使用，單頭用02-2B2，雙頭用02-3C4。

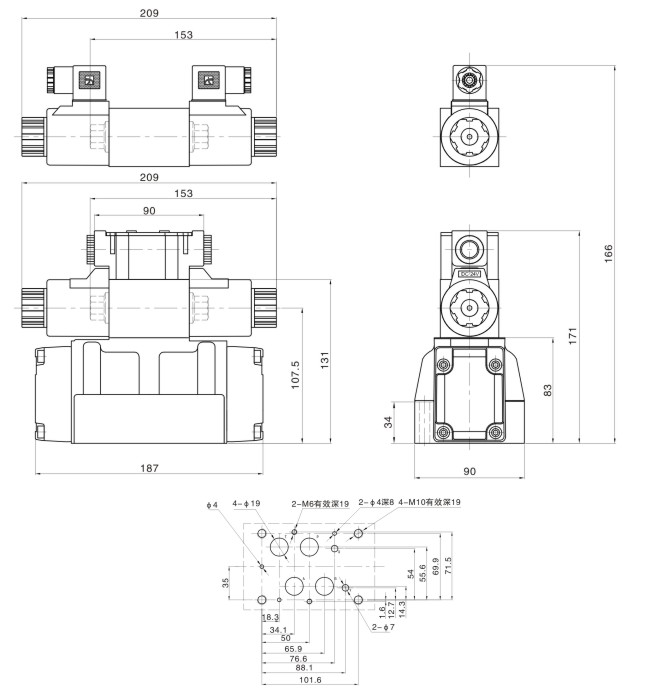

外形安裝尺寸：
